Descripción general

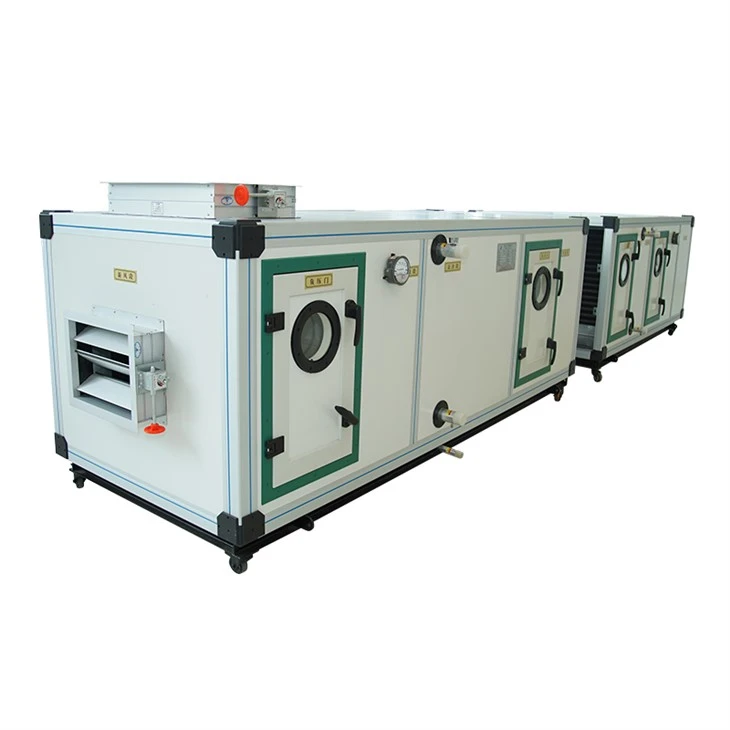

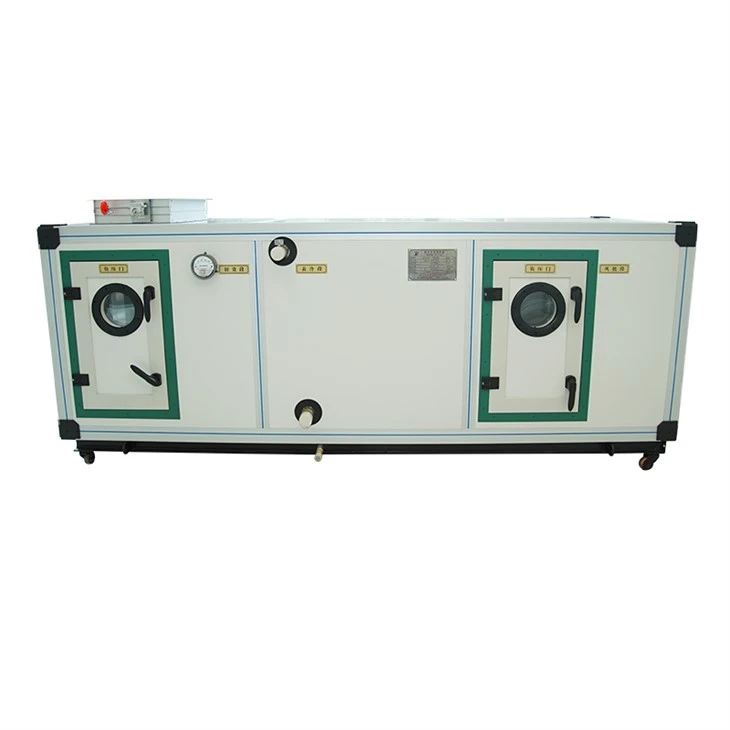

Unidad DX (expansión directa) en una unidad de manejo de aire (AHU)es un sistema HVAC que utiliza unBobina DXDentro del AHU para enfriar o calentar directamente el aire con refrigerante. A diferencia deagua fría ahus, que requieren un enfriador y bucle de agua, un DX AHU funciona con unciclo de refrigerante, haciéndolo unsolución compacta, rentable y eficienteparaedificios pequeños a medianos.
Parámetro
Enfriamiento, volumen de agua, resistencia al agua
Condiciones de enfriamiento: Temperatura de bulbo seca de aire de entrada 27 grados, temperatura de la bombilla húmeda 19.5 grados, temperatura de agua de entrada 7 grados, temperatura de agua de salida 12 grados
|
Modelo |
Tubo de dos filas |
Tubería de cuatro filas |
tubo de seis filas |
tubería de ocho filas |
||||||||
|
enfriamiento(KW |
Volumen de agua(m³/h) |
Resistencia al agua (KPA) |
enfriamiento(KW) |
Volumen de agua (m h) |
Resistencia al agua (KPA) |
enfriamiento(KW) |
Volumen de agua (m³/h) |
Resistencia al agua (KPA) |
enfriamiento (KW |
Volumen de agua (m³/h) |
Resistencia al agua(KPA) |
|
|
Zk -05 |
18.8 |
3.23 |
10.1 |
29.4 |
5.01 |
9.76 |
37.8 |
6.49 |
16.99 |
45.7 |
7.85 |
10.44 |
|
Zk -10 |
34.7 |
5.89 |
10.5 |
58.6 |
10.35 |
11.65 |
75.4 |
12.96 |
10.08 |
91.2 |
15.70 |
12.82 |
|
Zk -15 |
53.4 |
9.16 |
9.8 |
87.9 |
15.08 |
7.21 |
113.1 |
19.5 |
12.11 |
136.8 |
23.52 |
15.12 |
|
Zk -20 |
70.6 |
12.14 |
9.8 |
117.3 |
20.16 |
8.25 |
150.8 |
26.21 |
14.07 |
182.4 |
31.96 |
17.48 |
|
Zk -25 |
92.9 |
15.83 |
11.6 |
146.1 |
25.12 |
10.24 |
188.1 |
33.90 |
11.77 |
227.5 |
39.11 |
14.76 |
|
Zk -30 |
113.6 |
19.2 |
11.8 |
175.2 |
30.12 |
11.16 |
225.6 |
38.90 |
13.10 |
273.4 |
47.00 |
16.28 |
|
Zk -40 |
144.4 |
24.82 |
12.4 |
232.8 |
40.03 |
12.93 |
300.2 |
51.61 |
15.73 |
362.2 |
62.27 |
19.20 |
|
Zk -50 |
180.5 |
30.61 |
10.4 |
292.3 |
50.25 |
7.47 |
375.3 |
64.52 |
17.00 |
435.80 |
74.93 |
15.70 |
|
Zk -60 |
216.6 |
37.24 |
9.4 |
349.2 |
60.04 |
7.47 |
450.3 |
77.42 |
17.00 |
544.80 |
93.67 |
15.70 |
|
Zk -80 |
287.2 |
49.1 |
9.1 |
464.6 |
79.88 |
8.5 |
598.4 |
102.89 |
19.5 |
724.8 |
124.62 |
17.9 |
|
Zk -100 |
357.0 |
61.38 |
9.5 |
578.2 |
99.41 |
8.5 |
746.5 |
128.35 |
19.5 |
904.2 |
155.46 |
17.9 |
|
Zk -120 |
428.4 |
73.65 |
9.5 |
693.6 |
118.91 |
8.5 |
895.2 |
153.91 |
19.5 |
1084.8 |
186.51 |
17.9 |
|
Zk -160 |
591.2 |
101.65 |
11.2 |
921.6 |
158.48 |
10.3 |
1190.4 |
204.67 |
20.1 |
1443.2 |
255.93 |
32.4 |
|
Zk -200 |
740.1 |
127.25 |
12.8 |
1152.2 |
199.3 |
13.1 |
1488.1 |
255.86 |
26.4 |
1804.3 |
310.22 |
42.4 |
Nota: Los parámetros de rendimiento de la unidad a una velocidad de viento en contra de 2.5m/s
Factor de corrección de la condición de enfriamiento
Factor de corrección K1 para la capacidad de enfriamiento y el flujo de agua bajo diferentes temperaturas de aire y agua
|
temperatura del aire |
Temperatura del aguagrado |
|||||
|
Bombilla húmeda Temperatura |
Bulbo seco Temperatura |
5/10 |
6/11 |
7/12 |
8/13 |
9/14 |
|
17 |
19-27 |
0.83 |
0.76 |
0.67 |
0.62 |
0.57 |
|
18 |
20-30 |
0.94 |
1.85 |
0.76 |
0.68 |
0.58 |
|
19 |
21-31 |
1.07 |
0.97 |
0.88 |
0.79 |
0.71 |
|
19.5 |
21-33 |
1.15 |
1.06 |
1.00 |
0.86 |
0.78 |
|
20 |
22-33 |
1.20 |
1.10 |
1.03 |
0.90 |
0.81 |
|
21 |
23-36 |
1.34 |
1.24 |
1.14 |
1.03 |
0.93 |
|
22 |
24-39 |
1.48 |
1.38 |
1.28 |
1.18 |
1.07 |
|
23 |
25-42 |
1.63 |
1.53 |
1.43 |
1.32 |
1.22 |
|
24 |
26-45 |
1.79 |
1.69 |
1.59 |
1.47 |
1.36 |
|
25 |
27-48 |
1.75 |
1.64 |
1.53 |
||
|
26 |
28-48 |
1.92 |
1.81 |
1.70 |
||
|
27 |
29-48 |
2.09 |
1.98 |
1.87 |
||
|
28 |
30-50 |
2.26 |
2.16 |
2.05 |
||
|
29 |
31-52 |
2.40 |
2.32 |
2.2 |
||
Factor de corrección K3 para la capacidad de enfriamiento y el flujo de agua bajo diferentes temperaturas de aire y agua
|
Velocidad de viento en contra |
2.0 |
2.3 |
2.5 |
2.7 |
3.0 |
3.3 |
3.5 |
|
coeficiente |
0.81 |
0.92 |
1.0 |
1.07 |
1.17 |
1.26 |
1.32 |
Factor de corrección K2 para la resistencia al agua bajo diferentes temperaturas de aire y agua
|
temperatura del aire |
Temperatura del aguagrado |
|||||
|
Bombilla húmeda Temperatura |
Bulbo seco Temperatura |
5/10 |
6/11 |
7/12 |
8/13 |
9/14 |
|
18 |
20-30 |
0.90 |
0.74 |
0.60 |
0.49 |
0.36 |
|
19 |
21-31 |
1.13 |
0.95 |
0.77 |
0.65 |
0.54 |
|
19.5 |
21-33 |
1.35 |
1.15 |
1.00 |
0.78 |
0.63 |
|
20 |
22-33 |
1.41 |
1.20 |
1.05 |
0.82 |
0.67 |
|
21 |
23-36 |
1.72 |
1.49 |
1.27 |
1.06 |
0.86 |
|
22 |
24-39 |
2.08 |
1.82 |
1.57 |
1.34 |
1.12 |
|
23 |
25-42 |
2.48 |
2.20 |
1.93 |
1.66 |
1.14 |
|
24 |
26-45 |
2.95 |
2.62 |
2.33 |
2.03 |
1.76 |
|
25 |
27-48 |
2.78 |
2.46 |
2.16 |
||
|
26 |
28-48 |
3.30 |
2.94 |
2.60 |
||
|
27 |
29-48 |
3.80 |
3.50 |
3.12 |
||
|
28 |
30-50 |
4.14 |
4.10 |
3.70 |
||
|
29 |
31-52 |
4.14 |
4.10 |
3.70 |
||
Factor de corrección K4 para la resistencia al agua bajo diferentes temperaturas de aire y agua
|
Velocidad de viento en contra |
2.0 |
2.3 |
2.5 |
2.7 |
3.0 |
3.3 |
3.5 |
|
coeficiente |
0.9 |
0.96 |
1.0 |
1.04 |
1.1 |
1.16 |
1.2 |
PS: 1. Los factores de corrección anteriores se determinan en función de los valores promedio de varias unidades. Para unidades pequeñas (0 5 ~ 15), multiplique por 0.95; Para unidades grandes (50-200), multiplique por 1.08.
2. Los factores de corrección anteriores son valores aproximados y son solo de referencia.
Corrección bajo diferentes velocidades del viento, temperatura del aire de entrada y condiciones de temperatura del agua:
Capacidad de enfriamiento real= Capacidad de enfriamiento de la Tabla 1 × K1 × K3
Flujo de agua real= flujo de agua desde la Tabla 1 × K1 × K3
Resistencia real del agua= Resistencia al agua de la Tabla 1 × K2 × K4
Ejemplo:Seleccionando el aire acondicionado Yg -20, la velocidad del viento de la cara de la bobina de enfriamiento es de 2.5 m/s. Según la Tabla 1, la capacidad de enfriamiento es de 150.8 kW, el flujo de agua es de 26.21 m³/h, y la resistencia al agua es de 14.07 kPa. Determine la capacidad de enfriamiento real, el flujo de agua y la resistencia al agua cuando la temperatura de bombilla seca de aire de entrada es de 27 grados, la temperatura de bombilla húmeda es de 21 grados, la temperatura de la entrada del agua es de 7 grados y la temperatura del agua de salida es de 12 grados.
Solución:De la Tabla K1, el factor de corrección K 1=1. 14. De la Tabla K2, el factor de corrección K 2=1. 27.
Por lo tanto:
Capacidad de enfriamiento real (Q)= Capacidad de enfriamiento de condición estándar × K 1=150. 8 × 1. 14=171. 91 kW
Flujo de agua real (v)= Condición estándar Flujo de agua × k 1=26. 21 × 1. 14=29. 88 m³/h
Resistencia real del agua (P)= Condición estándar Resistencia al agua × K 2=14. 07 × 1. 27=17. 87 kPa
Calefacción, volumen de agua, resistencia al agua
Condiciones de calentamiento: temperatura de entrada de aire 15 grados, temperatura de entrada de agua 60 grados
|
Modelo |
Tubo de dos filas |
tubería de cuatro filas |
tubo de seis filas |
tubería de ocho filas |
||||||||
|
Calefacción(KW) |
Volumen de agua (m/h) |
Resistencia al agua (KPA) |
Calefacción (KW |
Volumen de agua (MH) |
Resistencia al agua (KPA) |
Calefacción (KW) |
Volumen de agua (m³h) |
Resistencia al agua (KPA) |
Calefacción(KW) |
Volumen de agua m/h) |
Resistencia al agua (KPA) |
|
|
Zk -05 |
34.1 |
3.23 |
10.1 |
50.6 |
5.01 |
9.76 |
59.2 |
6.49 |
16.99 |
77.1 |
7.85 |
10.44 |
|
Zk -10 |
67.1 |
5.89 |
10.5 |
99.8 |
10.35 |
11.65 |
124.8 |
12.96 |
10.08 |
151.0 |
15.70 |
12.82 |
|
Zk -15 |
101.8 |
9.16 |
9.8 |
149.7 |
15.08 |
7.21 |
173.5 |
19.5 |
12.11 |
205.1 |
23.52 |
15.12 |
|
Zk -20 |
135.6 |
12.14 |
9.8 |
199.0 |
20.16 |
8.25 |
248.8 |
26.21 |
14.07 |
289.3 |
31.96 |
17.48 |
|
Zk -25 |
168.7 |
15.83 |
11.6 |
249.5 |
25.12 |
10.24 |
311.2 |
33.90 |
11.77 |
353.3 |
39.11 |
14.76 |
|
Zk -30 |
202.6 |
19.2 |
11.8 |
304.5 |
30.12 |
11.16 |
380.9 |
38.90 |
13.10 |
448.3 |
47.00 |
16.28 |
|
Zk -40 |
270.4 |
24.82 |
12.4 |
399.2 |
40.03 |
12.93 |
480.8 |
51.61 |
15.73 |
592.4 |
62.27 |
19.20 |
|
Zk -50 |
337.3 |
30.61 |
10.4 |
512.3 |
50.25 |
7.47 |
556.8 |
64.52 |
17.00 |
641.8 |
74.93 |
15.70 |
|
Zk -60 |
404.7 |
37.24 |
9.4 |
609.4 |
60.04 |
7.47 |
581.2 |
77.42 |
17.00 |
766.8 |
93.67 |
15.70 |
|
Zk -80 |
539.5 |
49.1 |
9.1 |
796.0 |
79.88 |
8.5 |
386.2 |
102.89 |
19.5 |
1006.0 |
124.62 |
17.9 |
|
Zk -100 |
674.5 |
61.38 |
9.5 |
985.1 |
99.41 |
8.5 |
1127.6 |
128.35 |
19.5 |
1272.3 |
155.46 |
17.9 |
|
Zk -120 |
808.9 |
73.65 |
9.5 |
1185.9 |
118.91 |
8.5 |
1362.5 |
153.91 |
19.5 |
1533.6 |
186.51 |
17.9 |
|
Zk -160 |
1077.8 |
101.65 |
11.2 |
1576.0 |
158.48 |
10.3 |
1688.4 |
204.67 |
20.1 |
2083.2 |
255.93 |
32.4 |
|
Zk -200 |
1346.2 |
127.25 |
12.8 |
1970.8 |
199.3 |
13.1 |
2032.7 |
255.86 |
26.4 |
2606.2 |
310.22 |
42.4 |
Nota: 1. La referencia de rendimiento de la unidad a una velocidad de viento en contra de 2.5m/s
2. La bobina es una bobina de doble propósito para aplicaciones calientes y frías
Características clave deUnidad AHU DX
✅ Enfriamiento y calefacción de refrigerante directo
Usa unBobina DXen lugar de una bobina de enfriamiento a base de agua.
Refrigeranteevaporarse en la bobinapara absorber el calor (modo de enfriamiento) ocondensas para liberar calor(Modo de calentamiento).
✅ Elimina la necesidad de enfriadores y torres de enfriamiento
No hay necesidad de unSistema de agua fría, bombas o tuberías extensas, reduciendo la complejidad de la instalación.
✅ Diseño compacto y de ahorro de espacio
Ideal para edificios con espacio mecánico limitadoyproyectos de modificación.
✅ Respuesta de enfriamiento y calentamiento rápido
Los sistemas DX responden rápidamentea los cambios de temperatura, mejorando la comodidad y la eficiencia.
✅ Enfriamiento y calefacción zonas
Múltiples dx ahuspuede servirdiferentes áreas de forma independiente, Mejora de la eficiencia energética.
✅ Mayos costos de instalación y mantenimiento
Menos componentesen comparación con los sistemas refrigerados por agua, lo que lleva amantenimiento simplificado.
Aplicaciones deUnidad AHU DX
✔ Edificios comerciales- Oficinas, hoteles, espacios minoristas y restaurantes.
✔ Edificios residenciales- Apartamentos, condominios y casas adosadas.
✔ Instalaciones de atención médica e educativa- hospitales, clínicas, escuelas y universidades.
✔ Centros industriales y de datos- Dóndecontrol de temperatura precisoes necesario.
