Descripción general

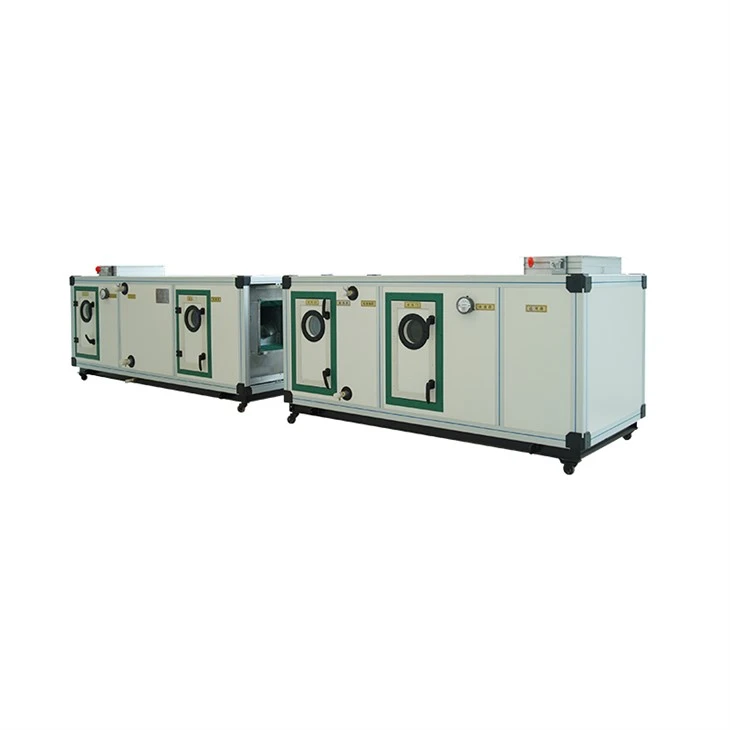

Unidad de tratamiento de aire comercial (AHU)Es un componente vital de los sistemas de calefacción, ventilación y aire acondicionado (HVAC) diseñados específicamente para edificios comerciales. Su función principal es regular y hacer circular el aire, garantizando una calidad óptima del aire interior y el confort de los ocupantes.
Parámetro
Frescoing, volumen de agua, resistencia al agua
Condiciones de enfriamiento: temperatura de bulbo seco del aire de entrada 27 grados, temperatura de bulbo húmedo 19,5 grados, temperatura del agua de entrada 7 grados, temperatura del agua de salida 12 grados
|
Modelo |
Tubería de dos hileras |
Tubería de cuatro hileras |
tubo de seis filas |
tubo de ocho filas |
||||||||
|
enfriamiento(kilovatios |
Volumen de agua(m³/h) |
Resistencia al agua (Kpa) |
enfriamiento(kilovatios) |
Volumen de agua (m h) |
Resistencia al agua (Kpa) |
enfriamiento(kW) |
Volumen de agua (m³/h) |
Resistencia al agua (Kpa) |
enfriamiento (kilovatios |
Volumen de agua (m³/h) |
Resistencia al agua(Kpa) |
|
|
ZK-05 |
18.8 |
3.23 |
10.1 |
29.4 |
5.01 |
9.76 |
37.8 |
6.49 |
16.99 |
45.7 |
7.85 |
10.44 |
|
ZK-10 |
34.7 |
5.89 |
10.5 |
58.6 |
10.35 |
11.65 |
75.4 |
12.96 |
10.08 |
91.2 |
15.70 |
12.82 |
|
ZK-15 |
53.4 |
9.16 |
9.8 |
87.9 |
15.08 |
7.21 |
113.1 |
19.5 |
12.11 |
136.8 |
23.52 |
15.12 |
|
ZK-20 |
70.6 |
12.14 |
9.8 |
117.3 |
20.16 |
8.25 |
150.8 |
26.21 |
14.07 |
182.4 |
31.96 |
17.48 |
|
ZK-25 |
92.9 |
15.83 |
11.6 |
146.1 |
25.12 |
10.24 |
188.1 |
33.90 |
11.77 |
227.5 |
39.11 |
14.76 |
|
ZK-30 |
113.6 |
19.2 |
11.8 |
175.2 |
30.12 |
11.16 |
225.6 |
38.90 |
13.10 |
273.4 |
47.00 |
16.28 |
|
ZK-40 |
144.4 |
24.82 |
12.4 |
232.8 |
40.03 |
12.93 |
300.2 |
51.61 |
15.73 |
362.2 |
62.27 |
19.20 |
|
ZK-50 |
180.5 |
30.61 |
10.4 |
292.3 |
50.25 |
7.47 |
375.3 |
64.52 |
17.00 |
435.80 |
74.93 |
15.70 |
|
ZK-60 |
216.6 |
37.24 |
9.4 |
349.2 |
60.04 |
7.47 |
450.3 |
77.42 |
17.00 |
544.80 |
93.67 |
15.70 |
|
ZK-80 |
287.2 |
49.1 |
9.1 |
464.6 |
79.88 |
8.5 |
598.4 |
102.89 |
19.5 |
724.8 |
124.62 |
17.9 |
|
ZK-100 |
357.0 |
61.38 |
9.5 |
578.2 |
99.41 |
8.5 |
746.5 |
128.35 |
19.5 |
904.2 |
155.46 |
17.9 |
|
ZK-120 |
428.4 |
73.65 |
9.5 |
693.6 |
118.91 |
8.5 |
895.2 |
153.91 |
19.5 |
1084.8 |
186.51 |
17.9 |
|
ZK-160 |
591.2 |
101.65 |
11.2 |
921.6 |
158.48 |
10.3 |
1190.4 |
204.67 |
20.1 |
1443.2 |
255.93 |
32.4 |
|
ZK-200 |
740.1 |
127.25 |
12.8 |
1152.2 |
199.3 |
13.1 |
1488.1 |
255.86 |
26.4 |
1804.3 |
310.22 |
42.4 |
Nota: Los parámetros de rendimiento de la unidad a una velocidad de viento en contra de 2,5 m/s
Factor de corrección de la condición de enfriamiento
|
temperatura del aire |
Temperatura del aguagrado |
|||||
|
bulbo húmedo Temperatura |
bulbo seco Temperatura |
5/10 |
6/11 |
7/12 |
8/13 |
9/14 |
|
17 |
19-27 |
0.83 |
0.76 |
0.67 |
0.62 |
0.57 |
|
18 |
20-30 |
0.94 |
1.85 |
0.76 |
0.68 |
0.58 |
|
19 |
21-31 |
1.07 |
0.97 |
0.88 |
0.79 |
0.71 |
|
19.5 |
21-33 |
1.15 |
1.06 |
1.00 |
0.86 |
0.78 |
|
20 |
22-33 |
1.20 |
1.10 |
1.03 |
0.90 |
0.81 |
|
21 |
23-36 |
1.34 |
1.24 |
1.14 |
1.03 |
0.93 |
|
22 |
24-39 |
1.48 |
1.38 |
1.28 |
1.18 |
1.07 |
|
23 |
25-42 |
1.63 |
1.53 |
1.43 |
1.32 |
1.22 |
|
24 |
26-45 |
1.79 |
1.69 |
1.59 |
1.47 |
1.36 |
|
25 |
27-48 |
1.75 |
1.64 |
1.53 |
||
|
26 |
28-48 |
1.92 |
1.81 |
1.70 |
||
|
27 |
29-48 |
2.09 |
1.98 |
1.87 |
||
|
28 |
30-50 |
2.26 |
2.16 |
2.05 |
||
|
29 |
31-52 |
2.40 |
2.32 |
2.2 |
||
Factor de corrección K3 para capacidad de refrigeración y flujo de agua bajo diferentes temperaturas de entrada de aire y agua
|
Velocidad del viento en contra |
2.0 |
2.3 |
2.5 |
2.7 |
3.0 |
3.3 |
3.5 |
|
coeficiente |
0.81 |
0.92 |
1.0 |
1.07 |
1.17 |
1.26 |
1.32 |
|
temperatura del aire |
Temperatura del aguagrado |
|||||
|
bulbo húmedo Temperatura |
bulbo seco Temperatura |
5/10 |
6/11 |
7/12 |
8/13 |
9/14 |
|
18 |
20-30 |
0.90 |
0.74 |
0.60 |
0.49 |
0.36 |
|
19 |
21-31 |
1.13 |
0.95 |
0.77 |
0.65 |
0.54 |
|
19.5 |
21-33 |
1.35 |
1.15 |
1.00 |
0.78 |
0.63 |
|
20 |
22-33 |
1.41 |
1.20 |
1.05 |
0.82 |
0.67 |
|
21 |
23-36 |
1.72 |
1.49 |
1.27 |
1.06 |
0.86 |
|
22 |
24-39 |
2.08 |
1.82 |
1.57 |
1.34 |
1.12 |
|
23 |
25-42 |
2.48 |
2.20 |
1.93 |
1.66 |
1.14 |
|
24 |
26-45 |
2.95 |
2.62 |
2.33 |
2.03 |
1.76 |
|
25 |
27-48 |
2.78 |
2.46 |
2.16 |
||
|
26 |
28-48 |
3.30 |
2.94 |
2.60 |
||
|
27 |
29-48 |
3.80 |
3.50 |
3.12 |
||
|
28 |
30-50 |
4.14 |
4.10 |
3.70 |
||
|
29 |
31-52 |
4.14 |
4.10 |
3.70 |
||
Factor de corrección K4 para resistencia al agua bajo diferentes temperaturas de entrada de aire y agua
|
Velocidad del viento en contra |
2.0 |
2.3 |
2.5 |
2.7 |
3.0 |
3.3 |
3.5 |
|
coeficiente |
0.9 |
0.96 |
1.0 |
1.04 |
1.1 |
1.16 |
1.2 |
Sal: 1. Los factores de corrección anteriores se determinan en función de los valores promedio de varias unidades. Para unidades pequeñas (05~15), multiplique por 0,95; para unidades grandes (50-200), multiplique por 1,08.
2. Los factores de corrección anteriores son valores aproximados y sirven únicamente como referencia.
Corrección bajo diferentes velocidades del viento, temperatura del aire de entrada y condiciones de temperatura del agua:
Capacidad de refrigeración real= Capacidad de refrigeración de la Tabla 1 × K1 × K3
Flujo de agua real= Flujo de agua de la Tabla 1 × K1 × K3
Resistencia al agua real= Resistencia al agua de la Tabla 1 × K2 × K4
Ejemplo:Al seleccionar el aire acondicionado YG-20, la velocidad del viento en la cara del serpentín de enfriamiento es de 2,5 m/s. Según la Tabla 1, la capacidad de refrigeración es de 150,8 kW, el flujo de agua es de 26,21 m³/h y la resistencia al agua es de 14,07 kPa. Determine la capacidad de enfriamiento real, el flujo de agua y la resistencia del agua cuando la temperatura de bulbo seco del aire de entrada es de 27 grados, la temperatura de bulbo húmedo es de 21 grados, la temperatura de entrada del agua es de 7 grados y la temperatura del agua de salida es de 12 grados.
Solución:De la Tabla K1, el factor de corrección K1=1.14. De la Tabla K2, el factor de corrección K2=1.27.
Por lo tanto:
Capacidad de refrigeración real (Q)= Capacidad de refrigeración en condiciones estándar × K1=150.8 × 1.14=171.91 kW
Flujo de agua real (V)= Caudal de agua en condiciones estándar × K1=26.21 × 1.14=29.88 m³/h
Resistencia al agua real (P)= Resistencia al agua en condiciones estándar × K2=14.07 × 1.27=17.87 kPa
Calefacción, volumen de agua, resistencia al agua.
Condiciones de calefacción: temperatura de entrada de aire 15 grados, temperatura de entrada de agua 60 grados
|
Modelo |
Tubería de dos hileras |
tubo de cuatro filas |
tubo de seis filas |
tubo de ocho filas |
||||||||
|
Calefacción(kilovatios) |
Volumen de agua (m/h) |
Resistencia al agua (Kpa) |
Calefacción (kilovatios |
Volumen de agua (mh) |
Resistencia al agua (Kpa) |
Calefacción (kilovatios) |
Volumen de agua (m³h) |
Resistencia al agua (Kpa) |
Calefacción(kilovatios) |
Volumen de agua m/h) |
Resistencia al agua (Kpa) |
|
|
ZK-05 |
34.1 |
3.23 |
10.1 |
50.6 |
5.01 |
9.76 |
59.2 |
6.49 |
16.99 |
77.1 |
7.85 |
10.44 |
|
ZK-10 |
67.1 |
5.89 |
10.5 |
99.8 |
10.35 |
11.65 |
124.8 |
12.96 |
10.08 |
151.0 |
15.70 |
12.82 |
|
ZK-15 |
101.8 |
9.16 |
9.8 |
149.7 |
15.08 |
7.21 |
173.5 |
19.5 |
12.11 |
205.1 |
23.52 |
15.12 |
|
ZK-20 |
135.6 |
12.14 |
9.8 |
199.0 |
20.16 |
8.25 |
248.8 |
26.21 |
14.07 |
289.3 |
31.96 |
17.48 |
|
ZK-25 |
168.7 |
15.83 |
11.6 |
249.5 |
25.12 |
10.24 |
311.2 |
33.90 |
11.77 |
353.3 |
39.11 |
14.76 |
|
ZK-30 |
202.6 |
19.2 |
11.8 |
304.5 |
30.12 |
11.16 |
380.9 |
38.90 |
13.10 |
448.3 |
47.00 |
16.28 |
|
ZK-40 |
270.4 |
24.82 |
12.4 |
399.2 |
40.03 |
12.93 |
480.8 |
51.61 |
15.73 |
592.4 |
62.27 |
19.20 |
|
ZK-50 |
337.3 |
30.61 |
10.4 |
512.3 |
50.25 |
7.47 |
556.8 |
64.52 |
17.00 |
641.8 |
74.93 |
15.70 |
|
ZK-60 |
404.7 |
37.24 |
9.4 |
609.4 |
60.04 |
7.47 |
581.2 |
77.42 |
17.00 |
766.8 |
93.67 |
15.70 |
|
ZK-80 |
539.5 |
49.1 |
9.1 |
796.0 |
79.88 |
8.5 |
386.2 |
102.89 |
19.5 |
1006.0 |
124.62 |
17.9 |
|
ZK-100 |
674.5 |
61.38 |
9.5 |
985.1 |
99.41 |
8.5 |
1127.6 |
128.35 |
19.5 |
1272.3 |
155.46 |
17.9 |
|
ZK-120 |
808.9 |
73.65 |
9.5 |
1185.9 |
118.91 |
8.5 |
1362.5 |
153.91 |
19.5 |
1533.6 |
186.51 |
17.9 |
|
ZK-160 |
1077.8 |
101.65 |
11.2 |
1576.0 |
158.48 |
10.3 |
1688.4 |
204.67 |
20.1 |
2083.2 |
255.93 |
32.4 |
|
ZK-200 |
1346.2 |
127.25 |
12.8 |
1970.8 |
199.3 |
13.1 |
2032.7 |
255.86 |
26.4 |
2606.2 |
310.22 |
42.4 |
Nota: 1. Referencia de rendimiento de la unidad a una velocidad de viento en contra de 2,5 m/s
2. La bobina es de doble propósito para aplicaciones de frío y calor.
Características clave de las AHU comerciales
- Opciones de personalización:Las AHU comerciales vienen en varios tamaños y configuraciones para satisfacer las necesidades específicas de diferentes espacios comerciales, como oficinas, tiendas minoristas, restaurantes y hoteles.
- Filtración y purificación de aire:Estas unidades están equipadas con sistemas de filtración avanzados para eliminar el polvo, los alérgenos y los contaminantes del aire, garantizando un ambiente interior limpio y saludable.
- Control de temperatura y humedad:Las AHU comerciales están diseñadas para proporcionar un control preciso sobre los niveles de temperatura y humedad, creando una atmósfera cómoda para los ocupantes del edificio independientemente de las condiciones climáticas externas.
- Eficiencia Energética:Muchas AHU comerciales están construidas con componentes y características energéticamente eficientes, como ventiladores de velocidad variable, sistemas de recuperación de calor y controles programables, para minimizar el consumo de energía y reducir los costos operativos.
- Operación silenciosa:Las AHU comerciales incorporan funciones de reducción de ruido para garantizar un funcionamiento silencioso, lo que las hace adecuadas para su uso en entornos sensibles al ruido, como oficinas y salas de conferencias.
- Fiabilidad y durabilidad:Las AHU comerciales están fabricadas con materiales de alta calidad y se someten a pruebas rigurosas para garantizar la confiabilidad y durabilidad, proporcionando un rendimiento duradero incluso en condiciones de uso intensivo.
- Integración con sistemas de gestión de edificios (BMS):Estas unidades se pueden integrar perfectamente con sistemas de gestión y automatización de edificios para permitir el control y monitoreo centralizados de las operaciones de HVAC, optimizando la eficiencia y el rendimiento.
Aplicaciones de las UTA comerciales
- Edificios de oficinas: Proporcionar control climático y ventilación para oficinas, salas de reuniones y áreas comunes.
- Tiendas minoristas: Mantener ambientes interiores confortables para clientes y empleados.
- Restaurantes: Garantizar una ventilación y calidad del aire adecuadas en los comedores y cocinas.
- Hoteles: Proporciona calefacción, refrigeración y suministro de aire fresco a las habitaciones, vestíbulos y otras instalaciones.
- Instalaciones sanitarias: Controlar la calidad del aire y el control de infecciones en hospitales, clínicas y consultorios médicos.
